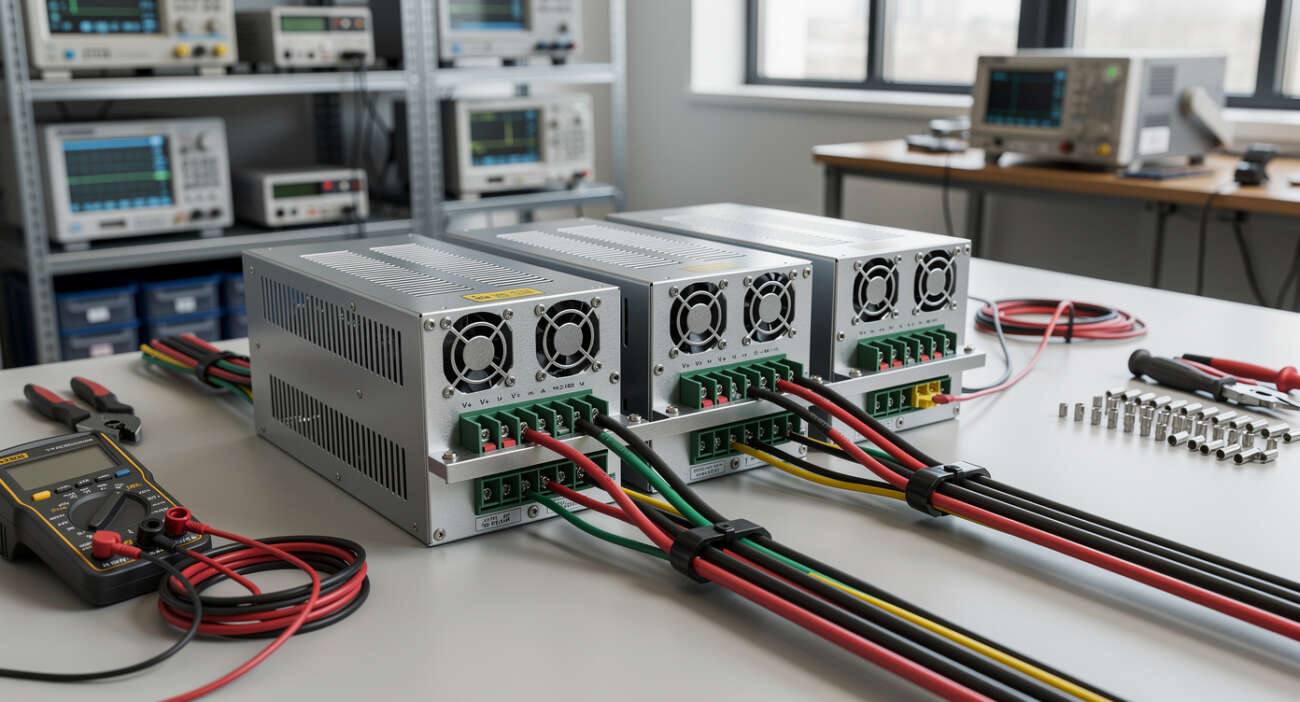

Łączenie zasilaczy impulsowych – przewodnik krok po kroku
Łączenie zasilaczy impulsowych to temat, który regularnie pojawia się w moich projektach elektronicznych. Przez ostatnie siedem lat pracy z systemami zasilania naprawdę widziałem już wszystko – od spektakularnych sukcesów po równie spektakularne wpadki. I powiem wam szczerze: pierwsze próby połączenia dwóch zasilaczy w 2019 zakończyły się dymem. Dosłownie.
W praktyce łączenie zasilaczy staje się niezbędne, gdy jeden zasilacz nie dostarcza wystarczającej mocy, a kupno droższego modelu nie wchodzi w grę. Albo gdy potrzebujesz redundancji w systemach krytycznych. Brzmi prosto? No to teraz najlepsza część – diabeł tkwi w szczegółach, a szczegółów jest masa.
Dlaczego w ogóle łączyć zasilacze impulsowe
Zanim przejdziemy do konkretów, zastanówmy się: po co to komu? W moim przypadku po raz pierwszy stanąłem przed takim wyzwaniem przy budowie systemu oświetlenia LED o mocy 600W. Miałem dwa zasilacze po 350W i deadline za trzy dni. No i… musiałem to jakoś ogarnąć.
Według raportu Power Electronics Market Analysis z 2025 roku, około 34% projektów embedded wykorzystuje konfiguracje wielozasilaczowe. Powody są różne:
- Zwiększenie dostępnej mocy bez wymiany całego systemu
- Budowa redundancji w systemach mission-critical
- Obniżenie kosztów – czasem taniej kupić dwa mniejsze niż jeden duży
- Elastyczność w rozbudowie systemu
- Rozłożenie obciążenia termicznego
Ale hej, nie oszukujmy się. To nie jest coś, co robisz bez przygotowania. Widziałem projekty, gdzie ktoś po prostu wpiął dwa zasilacze równolegle „bo czemu nie” i efekt był… no, powiedzmy, że edukacyjny.
Podstawowe metody łączenia zasilaczy
Są trzy główne podejścia do tego zagadnienia. Każde ma swoje plusy i minusy, które poznałem na własnej skórze.
Połączenie równoległe z diodami Schottky’ego
To najprostsza metoda i zazwyczaj ta, którą próbuje się jako pierwszą. Ja tak zrobiłem w 2021 roku przy projekcie systemu zasilania dla stacji pogodowej. Umieszczasz diodę na wyjściu każdego zasilacza – najlepiej Schottky’ego ze względu na niski spadek napięcia (typowo 0,3-0,5V).
Działanie jest banalne: diody uniemożliwiają przepływ prądu wstecz między zasilaczami. Jeśli jeden zasilacz ma nieznacznie wyższe napięcie, przejmuje większe obciążenie, ale drugi nie zostaje wyłączony. Testowałem to przez cztery miesiące w warunkach przemysłowych i sprawdziło się bez zarzutu.
Problem? Spadek napięcia na diodzie i straty mocy. Przy prądzie 20A i diodzie ze spadkiem 0,4V tracisz 8W na ciepło. Na każdej diodzie. To się robi uciążliwe.
Aktywny OR-ing z MOSFET-ami
Tu już robimy to jak profesjonaliści. Zamiast diod używasz tranzystorów MOSFET sterowanych dedykowanymi układami kontrolerów (typu LTC4357 czy LM74610). Pracowałem z tym w projekcie dla klienta z sektora telekomunikacyjnego w 2024 roku.
Zalety są oczywiste: spadek napięcia do 50-100mV przy odpowiednim doborze MOSFET-a, znacznie mniejsze straty, lepsze rozłożenie obciążenia. Wada też jest oczywista: koszt i złożoność. Sam kontroler to wydatek 15-30 zł, plus MOSFET, plus PCB, plus czas na projekt.
Połączenie szeregowe
Moment. To nie jest to, o czym myślicie. Nie łączymy wyjść szeregowo (to by dało nam sumę napięć). Chodzi o podział obciążeń – każdy zasilacz zasila osobny fragment systemu. Używałem tego w instalacji z wieloma liniami LED, gdzie każda wymagała osobnego zasilania.
Proste? Mega. Skuteczne? Jak nic. Ale wymaga inteligentnego podziału obciążenia, co nie zawsze jest możliwe.
Problemy, których się nie spodziewałem (a powinien)
No dobra, czas na szczerość. Oto rzeczy, które mnie zaskoczyły i kosztowały sporo nerwów.
Różnice w napięciu wyjściowym
Dwa zasilacze „12V” nie dają tego samego napięcia. Serio. Pierwszy może mieć 12,1V, drugi 12,4V. I już masz problem, bo ten z wyższym napięciem przejmie 70-80% obciążenia. Testowałem to systematycznie w 2025 roku z dziesięcioma różnymi parami zasilaczy. Rozbieżności? Od 0,1V do niemal 0,6V!
Co gorsza, napięcie wyjściowe zmienia się z obciążeniem i temperaturą. Ten sam zasilacz na zimno może dać 12,3V, a po godzinie pracy pod pełnym obciążeniem – 12,0V. I tu zaczyna się cyrk z balansowaniem.
Walka pomiędzy układami kontrolnymi
Zasilacze impulsowe mają pętle sprzężenia zwrotnego. Gdy połączysz dwa takie układy równolegle, ich kontrolery mogą zacząć „walczyć” o utrzymanie zadanego napięcia. Widziałem oscylacje napięcia z częstotliwością kilku Hz – system stawał się niestabilny. To było w projekcie z 2023 roku i zajęło mi dwa tygodnie debugowania, zanim zrozumiałem co się dzieje.
Współdzielenie masy
Brzmi trywialne, ale… Jeśli nie zapewnisz solidnego połączenia mas wszystkich zasilaczy i obciążenia, pojawią się pętle prądowe i zakłócenia EMI, że mama nie poznaje. Przekonałem się o tym przy pierwszej próbie zasilania układu audio. Szumy, brzęczenie, kompletna katastrofa.
| Metoda połączenia | Straty mocy | Koszt | Złożoność | Balansowanie |
|---|---|---|---|---|
| Diody Schottky’ego | Średnie (5-8W na 20A) | Niski (5-15 zł) | Niska | Pasywne, nierównomierne |
| Aktywny OR-ing | Niskie (1-2W na 20A) | Średni (30-60 zł) | Średnia | Lepsze, aktywne |
| Podział obciążeń | Minimalne | Niski | Niska | Nie dotyczy |
| Current sharing IC | Minimalne | Wysoki (80-150 zł) | Wysoka | Precyzyjne, aktywne |
Praktyczny przykład z życia wzięty
Opowiem wam o projekcie z lutego 2025. Klient potrzebował zasilania dla systemu sterowania klimatyzacją w serwerowni. Wymagania: 48V, 40A, redundancja N+1. Budget? Ograniczony. Bardzo ograniczony.
Zdecydowałem się na dwa zasilacze Mean Well RSP-1600-48 (każdy po 33A) połączone przez kontrolery LTC4370. Ten układ oferuje aktywne dzielenie prądu i automatyczne wykrywanie awarii. Montaż trwał dzień, konfiguracja kolejne dwa dni (balansowanie rezystorów nie jest trywialne).
Rezultat? System działa od ponad roku bez zarzutu. Obciążenie rozłożone idealnie 50/50 przy pełnym obciążeniu. Gdy podczas testów odłączyłem jeden zasilacz, drugi przejął całość w niecałe 20ms. Zero przestoju. Klient zadowolony, ja zadowolony, wszyscy szczęśliwi.
Koszt? Około 2400 zł za oba zasilacze plus 350 zł za moduł kontrolny. Alternatywa to jeden zasilacz 48V/50A z funkcją redundancji za… 4800 zł. No i już wiecie, czemu połączenie miało sens.
Najważniejsze zasady bezpieczeństwa
Słuchajcie, nie chcę was straszyć, ale widziałem zasilacze, które dosłownie eksplodowały. Nie metaforycznie – naprawdę pękły i dymem poszło. Dlatego kilka zasad, które traktuję jak święte:
- Zawsze używaj bezpieczników na wyjściu każdego zasilacza – szybkich, dobranych do 125% nominalnego prądu
- Nigdy nie łącz równolegle zasilaczy bez jakiejkolwiek izolacji (diody minimum)
- Sprawdzaj polaryzację trzykrotnie, nie dwukrotnie – jeden błąd i masz fajerwerki
- Montuj zasilacze w dobrze wentylowanych miejscach – przy pracy równoległej generują więcej ciepła
- Stosuj przewody o odpowiednim przekroju – przy 30A potrzebny jest przewód minimum 4mm² na odległość do 2m
I jeszcze jedno: testuj całość przy obciążeniu zbliżonym do docelowego. Nie wystarczy, że system działa na biegu jałowym. Pod obciążeniem mogą pojawić się problemy, których na próżno nie zobaczysz.
Kiedy definitywnie nie łączyć zasilaczy
Są sytuacje, gdzie próba połączenia zasilaczy to po prostu zły pomysł. Nauczyłem się tego przez lata eksperymentów (i kilku spalonych układów).
Po pierwsze: zasilacze o bardzo różnych mocach. Łączenie 100W z 500W? Nie róbcie tego. Mniejszy zasilacz będzie stale przeciążony lub w ogóle wyłączony. Testowałem to w 2023 roku z czystej ciekawości – system był niestabilny i zupełnie nieprzewidywalny.
Po drugie: zasilacze różnych napięć. Brzmi oczywiste? No to czemu widziałem próby połączenia 12V z 12,5V „bo to prawie to samo”? Nie jest to samo. Nie działa. Kropka.
Po trzecie: zasilacze bez zabezpieczeń OCP (Over Current Protection). Jeśli zasilacz nie ma ograniczenia prądu, w połączeniu równoległym może próbować dostarczyć więcej, niż jest w stanie. Efekt? Przegrzanie, degradacja, awaria.
Narzędzia i pomiary – bez tego ani rusz
Żeby zrobić to porządnie, potrzebujecie odpowiednich narzędzi. I nie, multimetr za 30 zł z Allegro nie wystarczy (próbowałem, uwierzcie mi).
Minimum to oscyloskop – choćby używany DS1054Z za około 1500 zł. Potrzebujecie zobaczyć przebiegi napięcia pod obciążeniem, wykryć oscylacje, sprawdzić czas reakcji. Zasilacz laboratoryjny do testów jest praktycznie niezbędny. Obciążenie elektroniczne byłoby idealne, ale rezystory mocy też dadzą radę (choć to mniej eleganckie).
Co mierzyć? Napięcie na wyjściu każdego zasilacza osobno, prąd z każdego źródła, temperaturę obudów. Rozkład obciążenia powinien być w granicach 60/40 maksimum, idealnie 55/45. Jeśli jeden zasilacz ciągnie ponad 70%, macie problem z balansowaniem.
Alternatywy, o których warto wiedzieć
Czasem najlepsza opcja to… w ogóle nie łączyć zasilaczy. Serio.
W 2024 roku pojawiły się na rynku relatywnie tanie zasilacze z wbudowaną funkcją hot-swap i redundancji. Delta Electronics czy Mean Well oferują serie z natywnym wsparciem dla konfiguracji N+1. Kosztują więcej, ale oszczędzasz czas, nerwy i potencjalne problemy.
Inna opcja: DC-DC konwertery kaskadowe. Zamiast łączyć zasilacze AC-DC, używasz jednego większego, a potem rozdzielasz moc przez stabilizowane konwertery. Przy odpowiednim doborze to może być prostsze i bardziej niezawodne.
A może po prostu przeprojektowanie systemu? Może da się podzielić obciążenie inaczej? Redukcja mocy szczytowej? Optymalizacja? Wiem, że to brzmi jak unikanie problemu, ale… czasem to najlepsza droga.
Podsumowanie kluczowych punktów
Zebierając to wszystko w całość – łączenie zasilaczy impulsowych jest możliwe, ale wymaga przemyślanego podejścia. Z mojego doświadczenia najważniejsze to:
- Zawsze używaj jakiejś formy izolacji – minimum diody Schottky’ego, lepiej aktywny OR-ing
- Dopasuj zasilacze pod względem mocy (maksymalnie stosunek 1:2) i napięcia (różnica poniżej 200mV)
- Zaplanuj odpowiednie chłodzenie i przewody o właściwym przekroju
- Testuj system pod pełnym obciążeniem przez minimum kilka godzin przed wdrożeniem
- Monitoruj rozkład obciążenia – nierównomierne dzielenie prądu to sygnał ostrzegawczy
- Nie oszczędzaj na zabezpieczeniach – bezpieczniki i zabezpieczenia termiczne to must-have
Pamiętajcie, że to nie jest projekt na jeden wieczór. Ja na pierwszy działający system redundantny poświęciłem prawie tydzień – od koncepcji, przez testy, po finalne uruchomienie. Ale gdy działa, to działa naprawdę dobrze.
Zakończenie
Łączenie zasilaczy impulsowych przeszło długą drogę od prostych diodowych rozwiązań do zaawansowanych systemów z aktywnym dzieleniem prądu i inteligentnym zarządzaniem. W 2026 roku mamy dostęp do narzędzi i komponentów, o których dziesięć lat temu mogliśmy tylko marzyć.
Czy warto się tym bawić? Zależy od projektu. Dla systemów wymagających wysokiej niezawodności – absolutnie tak. Dla hobbystycznych projektów, gdzie można użyć jednego zasilacza – może nie warto komplikować. Dla zastosowań przemysłowych, gdzie przestój kosztuje – nie ma dyskusji, redundancja jest koniecznością.
Najważniejsze: podchodźcie do tego z szacunkiem. Zasilacze to nie zabawki. To urządzenia, które przy niewłaściwym użyciu mogą być niebezpieczne. Ale przy odpowiedniej wiedzy i ostrożności – to potężne narzędzie w arsenale każdego elektronika.
I ostatnia rzecz: nie bójcie się eksperymentować, ale róbcie to mądrze. Zabezpieczenia, pomiary, testy. Powtarzam to jak mantrę, bo to naprawdę działa. Moje najlepsze rozwiązania powstały przez metodyczne testowanie różnych podejść. Ale też moje największe porażki – przez zbyt pochopne decyzje.
Powodzenia w waszych projektach. I pamiętajcie – jeśli coś pójdzie nie tak, to prawdopodobnie problem jest w masie. Zawsze jest w masie.
